隨著電子醫療設備在醫院領域的廣泛應用,漏電流對病人構成的威脅也越來越突出,尤其在手術室、重癥監護室等些生命攸關的場所,病人在手術中或麻醉狀態下,各種電極、傳感器深入人體內各部位,微小的漏電流都有可能導致病人出現意外。因此,對于醫院這類特殊場所的電氣設計,應嚴格按照國家標準和規范要求,采用隔離系統供電。

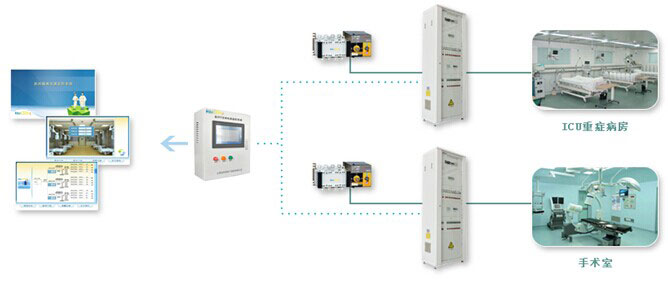

醫用隔離電源絕緣監測系統基于觸摸屏軟件設計,軟件具有遠程測量、絕緣異常告警、遠程參數設置和遠程自檢等功能,為醫院2類場所隔離電源系統的集中監控提供了強大的系統集成能力,適用于醫院的手術室、ICU(CCU)監護病房等重要場所,能對這類場所隔離電源系統的絕緣狀況進行安全、可靠、連續的監測、預警提供全面解決方案。
對醫療場所隔離電源系統的絕緣狀況進行安全、可靠、連續的監測、預警,可采用YT100/200絕緣監測儀及配套的保護型電流互感器、YT100/120/130報警與顯示儀、直流穩壓電源YT-60-24/ACLP10-24、YT100測試信號發生器、YT100絕緣故障定位儀、YT100測試信號發生器,以及YT系列隔離電源變壓器、YT系列醫用隔離電源柜等。

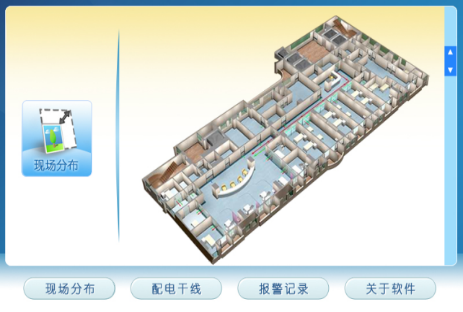

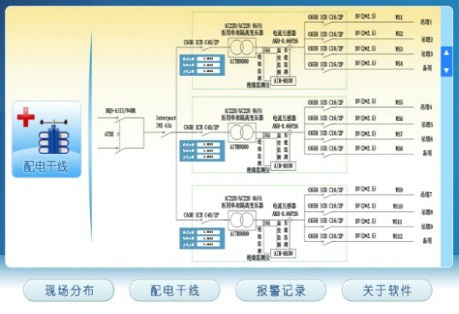

一次圖和現場分布顯示:
系統具有一次圖及現場分布圖顯示功能,能直觀的了解并及時地發現IT供電系統的報警地點或區域,從而方便專業人員及時到達現場進行故障排查。

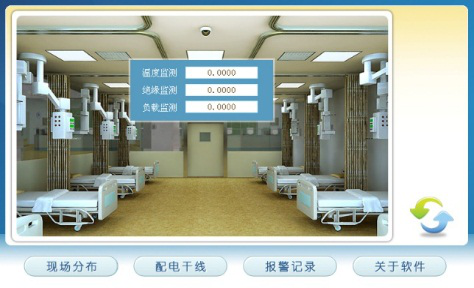

實時數據采集與顯示:

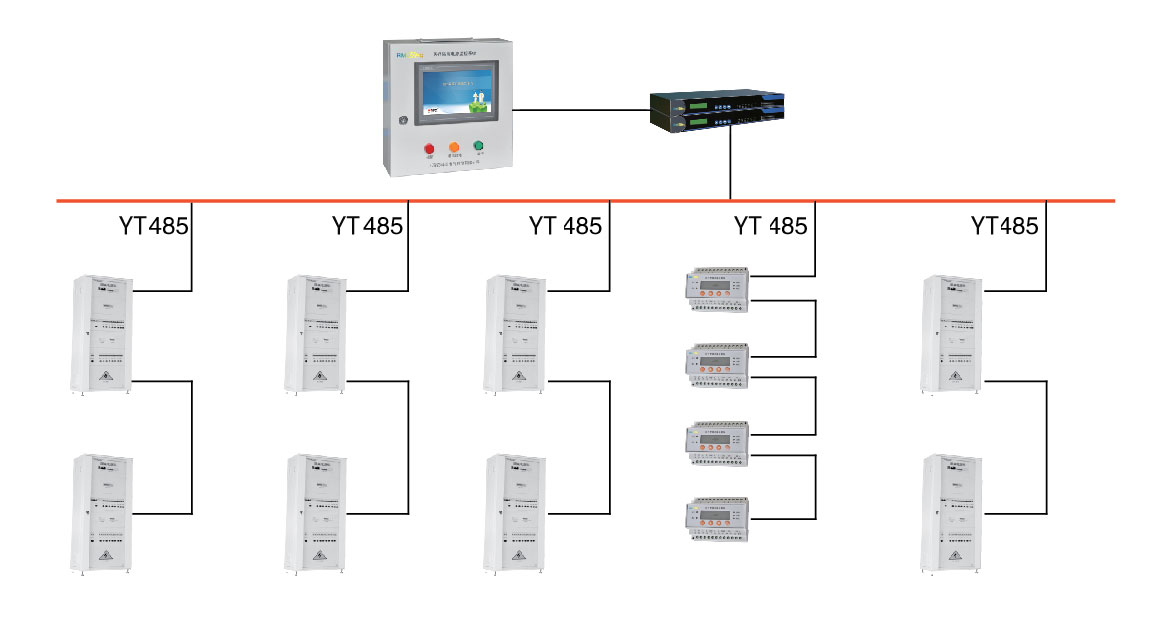

系統實時采集分散安裝于各隔離電源柜/箱中絕緣監測儀表和絕緣故障定位儀表的數據,采實時監測IT供電系統對地絕緣電阻、變壓器負荷電流、變壓器繞組溫度、斷路器和分閘狀態等;

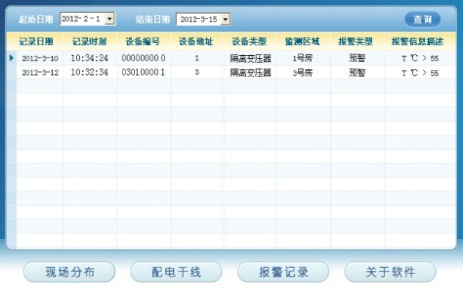

故障報警:
實時監測各回路運行狀態如絕緣故障、過載故障、超溫故障以及接線斷線故障等,一旦出現異常告警,立即啟動監控系統的聲光報警器,在顯示界面上彈出故障地點、發生時間、故障類型、監測值等報警信息,并存儲和記錄。及時提醒相關運維人員故障處理。
圖形顯示功能:
系統可以通過曲線顯示各套隔離電源系統的絕緣狀況、負載狀況,隔離變壓器的溫升狀況,以及它們的變化趨勢,便于管理人員分析和了解各電源系統的運行變化情況,針對性的對系統進行維護和保養。
遠程參數設置和查詢:
通過系統,可根據要求遠程調整和設置各醫用隔離電源系統中絕緣監測儀的各類報警參數閾值,也可以查看這些報警參數值。
