電能質量分析與治理系統

隨著電力電子整流、逆變、高頻開關電源、大型UPS等變流裝置的應用日益廣泛，電能得到了更加充分的利用。但非線性電力裝置及電氣設備使電流波形嚴重畸變的諧波，畸變電流在電網中的流動導致了諧波電壓；諧波越來越多威脅到電力系統安全、穩定、增加電網損耗，降低運行效率，給同一網絡的線性負載和頻率敏感用戶帶來了極大影響。諧波已與電磁干擾、功率因數降低并列為電力系統的三大公害，研究降低和消除供配電系統中的高次諧波問題對改善供電質量和確保電力系統安全經濟運行有著非常積極的意義。

YT系列有源電力濾波器并聯在電網側和諧波負載之間，對諧波源產生的動態變化的諧波電流進行快速跟蹤和補償，消非線性負載所產生的諧波電流，避免諧波過電壓和諧波過電流對電氣設備的危害，延長設備使用壽命；降低變壓器損耗，減少其對自動控制裝置、電能計量裝置、繼電保護裝置的干擾，保證供配電系統安全穩定運行，發揮重要作用。

DSP+FPGA全數字控制方式，具有極快的響應時間，先進的主電路拓撲和控制算法，精度更高、運行更穩定；

一機多能，既可補諧波，又可兼補無功，可對2～31次諧波進行全補償或指定特定次諧波進行補償；

具有完善的橋臂過流保護、直流過壓保護、裝置過溫保護功能；

模塊化設計，體積小，安裝便利，方便擴容；

采用7英寸大屏幕彩色觸摸屏以實現參數設置和控制，使用方便，易于操作和維護；

輸出端加裝濾波裝置，降低高頻紋波對電力系統的影響；

多機并聯，達到較高的電流輸出等級；

擁有自主專利技術。

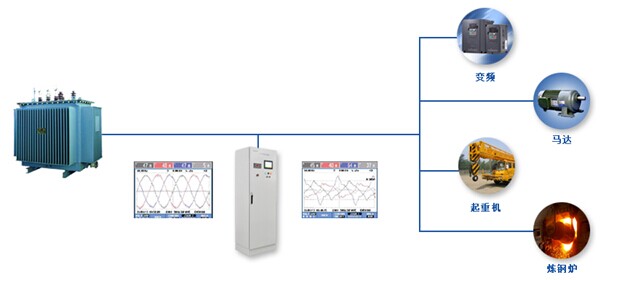

電能質量監測與治理系統針對不同的場合可選擇不同的治理方案，一般有集中治理、局部治理和就地治理三種技術方案。

集中治理適用于單臺設備諧波含量小，但數量龐大、布局分散的場合，比如辦公大樓(個人電腦、節能燈、變頻空調、電梯等)，雖然單臺設備的電流小，諧波含量低，但整棟大樓的總電流大，總諧波電流也大。
