用戶端智能配電監控系統適用于各行業35kV~0.4kV電壓等級的用戶端供、配電系統運行狀態監視和控制管理,對用戶配電網絡和電氣設備的提供不間斷保護、監視、控制,提高用戶供電可靠性,提高用戶供配電系統的自動化水平,實現可靠、安全、高效的配電、用電。
智能配電監控系統可建立配電網絡仿真模型,模擬配電網絡運行,實現無人值班模式;根據順序事件記錄、波形記錄、故障錄波,協助運維人員,實現快速故障分析,定位和排除問題,盡量縮短停機時間;實時采集各回路、設備的電流、電壓、功率、電能以及諧波、電壓波動等參數,對配電系統和用電設備進行用能分析和能效管理;實現變電配電站視頻無縫接入,當變電站發生事故跳閘等緊急情況時,系統立即自動調用現場畫面,調整攝像機姿態,捕捉現場目標,減少運行人員分析響應時間,大幅度提升響應速度和工作效率。

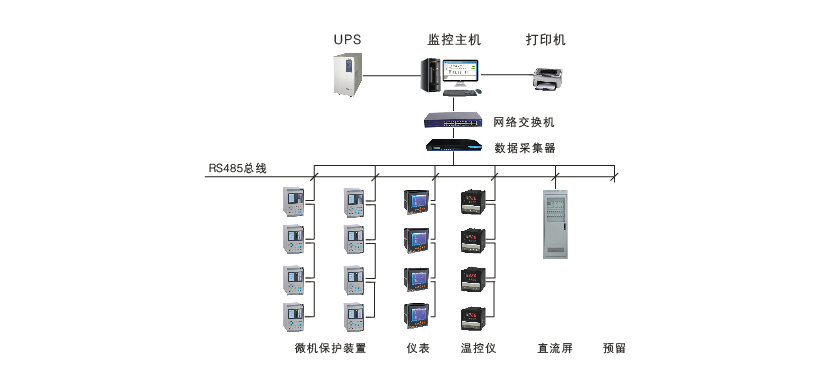

智能配電監控系統組網方式靈活,支持星型單機單網、星型雙機雙網、光纖環網。星型單機單網適用于系統設備數少、規模小,值班室或監控中心距離高低壓室比較近,可靠性要求一般的項目;環型光纖雙機單網適合可靠性要求較高、分站之間要求相互影響較小、可擴展性要求一般的項目;星型光纖雙機雙網適合可靠性要求很高、分站之間要求相互影響小、可擴展性要求很高的項目。
“三遙”(即遙信、遙測、遙控)
利用就地安裝的微機保護裝置、智能儀表等,采集各回路的電參量、非電量及開關狀態量(分合位),結合電氣主接線圖予以顯示,通過系統操作,實現斷路器、開關的遠程分合閘控制以及遙調操作。
繼電保護及其自動化
實現用戶變電站的進線、饋線、變壓器及母聯等保護,對雙電源進線或分段供電的用戶,可實現任意邏輯的備用電源自投。具有保護定值召喚和下載功能,可遠程顯示保護功能的投退狀態和定值設置,通過賬號權限管理和密碼確保操作安全。
故障、告警、事件管理
系統與繼電保護、智能儀表通訊,實時讀取變電站運行的各類異常狀況及參數記錄,也可以在系統軟件中設置遙測越限值產生告警事件。當事件發生時,事件窗口自動彈出,并用顏色區分已被確認和未被確認的事件,指導操作員執行規定操作。
故障錄波和事故反演
故障錄波和事故反演用于故障后分析故障產生的原因和責任認定。系統故障錄波可實現對故障發生時刻的前4個周波和后10個周波(具體應以現場繼電保護裝置的實際功能為準)予以記錄并顯示。事故反演則是在事故發生后,重放事故前1分鐘和事故后5分鐘的系統重要參數,準確直觀的進行事故分析,查找供電系統隱患,快速定位故障,及時恢復供電。
統計報表、圖表分析
提供靈活的報表生成工具,統計參量包括電流、電壓、功率、電度等,可自動生成時報表、日報表、周報表、月報表、季報表、年報表。同時,可將指定參量的歷時數據、比對數據以棒圖、曲線圖、餅圖等形式展現,一目了然,為電氣節能改造提供依據。
數據轉發和訪問

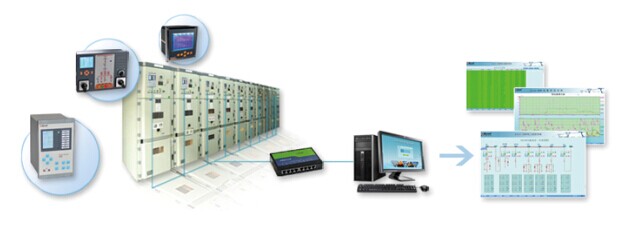

安科瑞智能配電系統可作為前端子系統,通過傳感器(智能儀表、裝置)采集現場運行數據,根據需求通過網絡轉發給其它軟件系統,如建筑能耗分析系統、BA系統、集中運維管理系統等,支持MODBUS-TCP、以太網103等通訊規約。系統軟件可分布式安裝,支持局域網客戶端訪問或WEB瀏覽。
變電站視頻集成
對遠離監控值班室的用戶分變電所,通過軟件的視頻集成功能,發生緊急狀況或對開關實施遙控時,系統軟件可將現場畫面及時傳輸至監控室。視頻集成可大幅提高操作員的工作效率,減少往返時間,特別適合商業廣場、高校、超高層建筑等供電范圍較大的場合。
變電站遠程維護
智能配電系統的自動化功能幫助專業電工提高運維工作效率,降低成本支出。同時,系統也可以與集中運維平臺連接,實現變電站的遠程運維( “代維代運”)。
